DESARROLLO DE PROGRAMAS

NOLDOR S.R.L. efectúa desarrollo de programas de computación especializados para propósitos específicos. A continuación se expondrán algunos ejemplos.

Narsil 2.0

El programa NOLDOR NARSIL Versión 2.0 calcula tasas de dosis para fuentes radiactivas puntuales, cilíndricas o con forma de prisma rectangular. Para ello la descompone en pequeños cuerpos de, como máximo, un centímetro cúbico de volumen, para luego sumar sus efectos en un punto determinado por el usuario. Tiene en cuenta la autoabsorción de la propia fuente, que puede ser ser, por ejemplo, una solución radiactiva almacenada en un envase relativamente grande.

El punto para el que se calcula la tasa de dosis se encuentra ubicado sobre un eje horizontal que es perpendicular a la fuente y que pasa por su centro de gravedad. Luego de fijado este punto es posible desplazar la fuente verticalmente con respecto al mencionado eje, hacia arriba o abajo.

Para los radioisótopos incluidos en el cuadro de selección es posible calcular las dosis resultantes luego de intercalar un blindaje de plomo o concreto. En el caso de fuentes extensas se calcula el ángulo de incidencia de la radiación gamma en el blindaje.

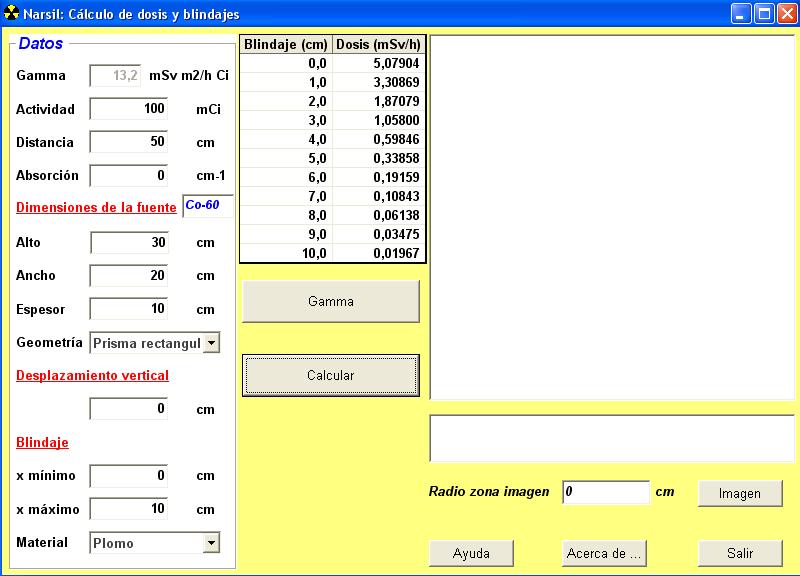

En la miniatura siguiente se muestran los resultados para una fuente de cobalto-60 de 100 mCi con forma de prisma rectangular cuyo centro de gravedad se encuentra a 60 cm del punto de interés, sin considerar su autoabsorción. Se presentan las dosis para blindajes de plomo comprendidos entre 0 y 10 cm de espesor.

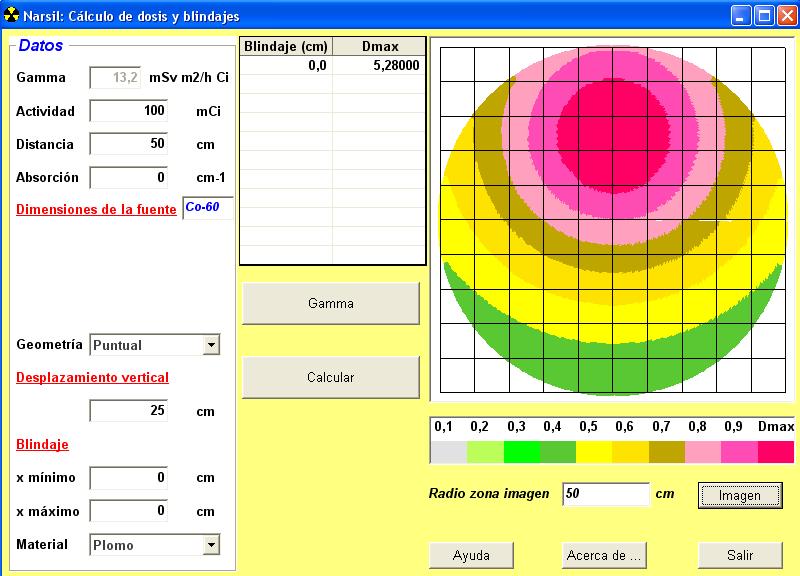

Otra importante mejora incluida en esta versión del programa es la posibilidad de trazar un mapa de isodosis sobre un plano circular, vertical, con centro en el punto de interés. La imagen se genera punto por punto y, por lo tanto, requiere varios minutos en formarse. Debajo del gráfico se presenta una escala de colores correspondientes a fracciones decimales de la dosis máxima cuyo valor se expone en la grilla de resultados. La miniatura ilustra el diagrama generado para una fuente puntual desplazada verticalmente hacia arriba.



Narsil 3.1

El programa NOLDOR NARSIL Versión 3.0 calcula la distribución de tasas de dosis en un campo cuadrado para múltiples fuentes radiactivas con o sin blindaje de plomo.

 Luego de fijadas las dimensiones del área de trabajo, se ubican las fuentes mediante el botón izquierdo del mouse de acuerdo con las coordenadas del plano que aparecen en sendos cuadros de texto en la zona de operación de la pantalla. Inmediatamente, se abre un cuadro de diálogo donde se ingresan los valores de la constante específica de radiación gamma, la actividad de la fuente, el eventual desplazamiento vertical por encima o por debajo del plano de referencia y el espesor de blindaje de existir éste.

La fuente puede arrastrarse a otra posición manteniendo presionado el botón izquierdo del mouse,

 Accionando el botón derecho sobre una fuente ya definida, ésta puede editarse, modificarse o eliminarse.

Cuando ya se ha definido al menos una fuente, al desplazar el mouse sobre el área de trabajo se muestra en la zona de operación, además de las coordenadas del punto, la tasa de dosis en el mismo. Este cálculo se efectúa para distancias superiores a 1 cm medido desde cada fuente.

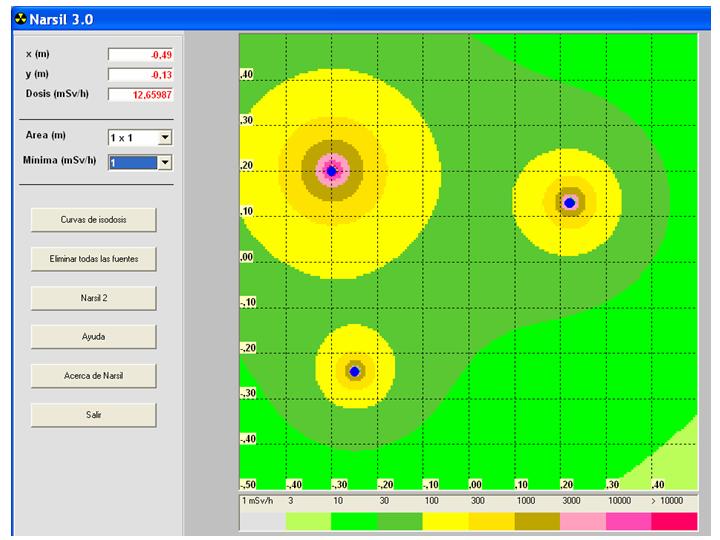

 Un botón ubicado en la zona de operación permite trazar las curvas de isodosis mediante un código de colores preestablecido. En este caso puede elegirse la dosis mínima a graficar y el resto de la escala se define en forma automática.

 Otro botón permite eliminar todas las fuentes para iniciar un nuevo problema.

 Desde Narsil 3 también es posible lanzar Narsil 2.

DTR 8.2

El programa NOLDOR DTR 8.2 es la última versión de una serie de desarrollos tendientes a analizar funciones de distribución de tiempos de residencia y a ajustar datos experimentales. Una versión previa de este programa fue comprada por el Organismo Internacional de Energía Atómica para su distribución entre todos los países latinoamericanos.

Una vez cargados los datos originales en una grilla pueden determinarse sus parámetros estadísticos, corregir por decaimiento, restar fondo y efectuar un filtrado a través de la aplicación de la transformada de Fourier. También puede obtenerse un gráfico de los datos. En caso necesario puede extrapolarse la cola de la distribución por medio de diversas funciones. En cualquier caso puede trabajarse con los datos originales o bien los corregidos o extrapolados.

Los valores experimentales pueden ajustarse empleando funciones básicas tales como tanques en serie, tanque con intercambio, modelo de difusión o tanques con realimentación. En la pantalla principal se presenta un visor que muestra la representación gráfica de los datos y de la función de ajuste para una estimación visual de los resultados.

Una vez seleccionada la función de ajuste adecuada, pueden graficarse los resultados y leer en un cuadro los parámetros estadísticos teóricos así como la suma de errores absolutos y cuadráticos con respecto a los datos experimentales.

El programa tiene la posibilidad de efectuar productos de convolución utilizando como función de entrada un pulso, un escalón, los datos experimentales, la función de ajuste generada o datos nuevos y como transferencia la salida del modelo, los datos experimentales o bien datos nuevos.

De ser necesario puede trabajarse con con una región de interés en lugar de hacerlo con los datos completos.

A continuación se presentan una serie de miniaturas que exponen distintas pantallas de este programa. Pueden ampliarse mediante un click con el mouse sobre ellas. Se recomienda llevarlas a tamaño máximo mediante el ícono de expansión que aparecerá al ampliar las imágenes.

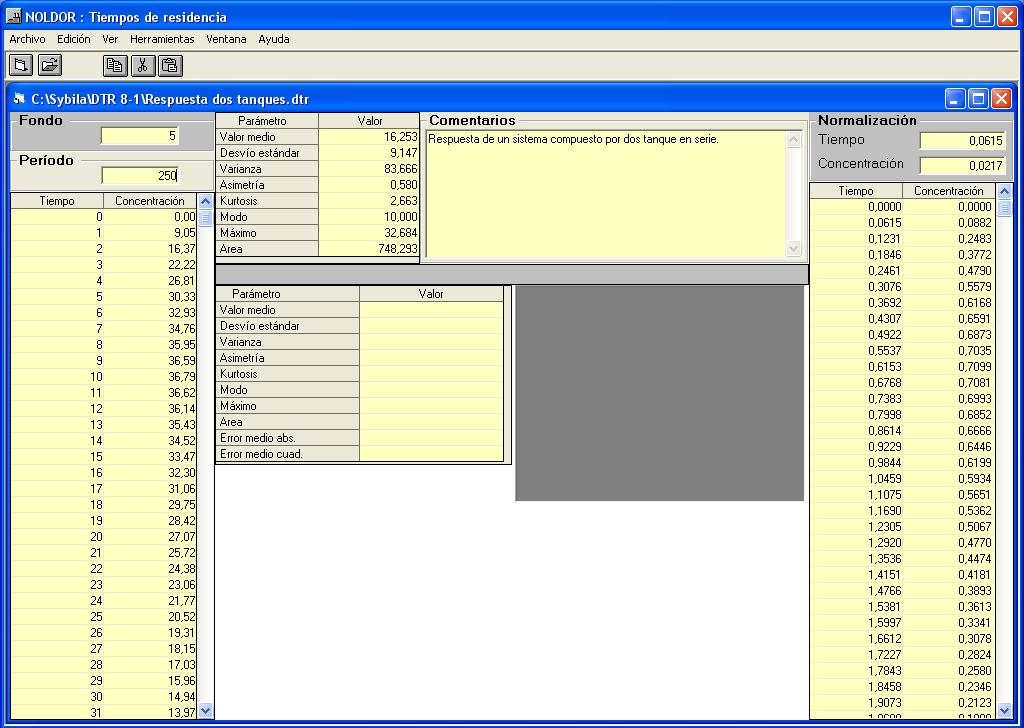

Pantalla principal

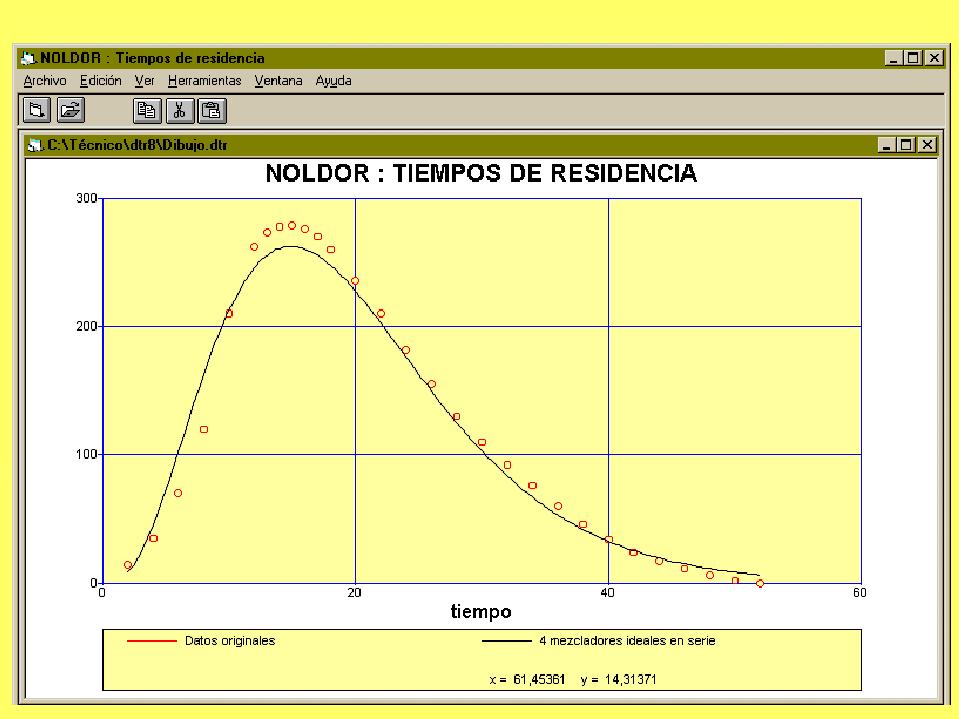

Gráfico

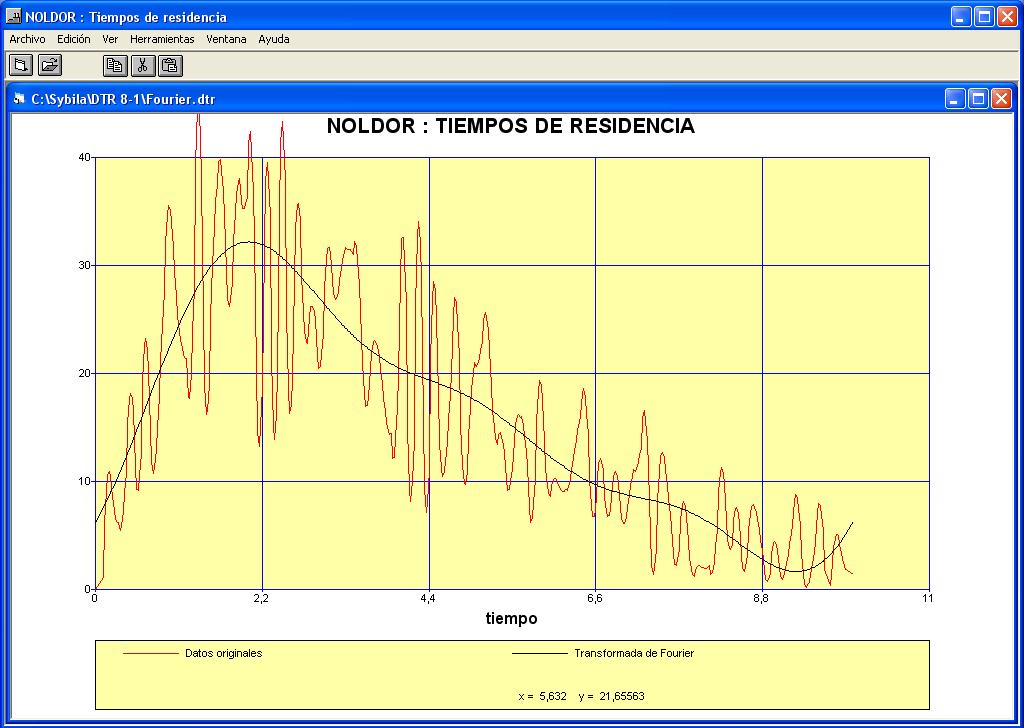

Filtrado

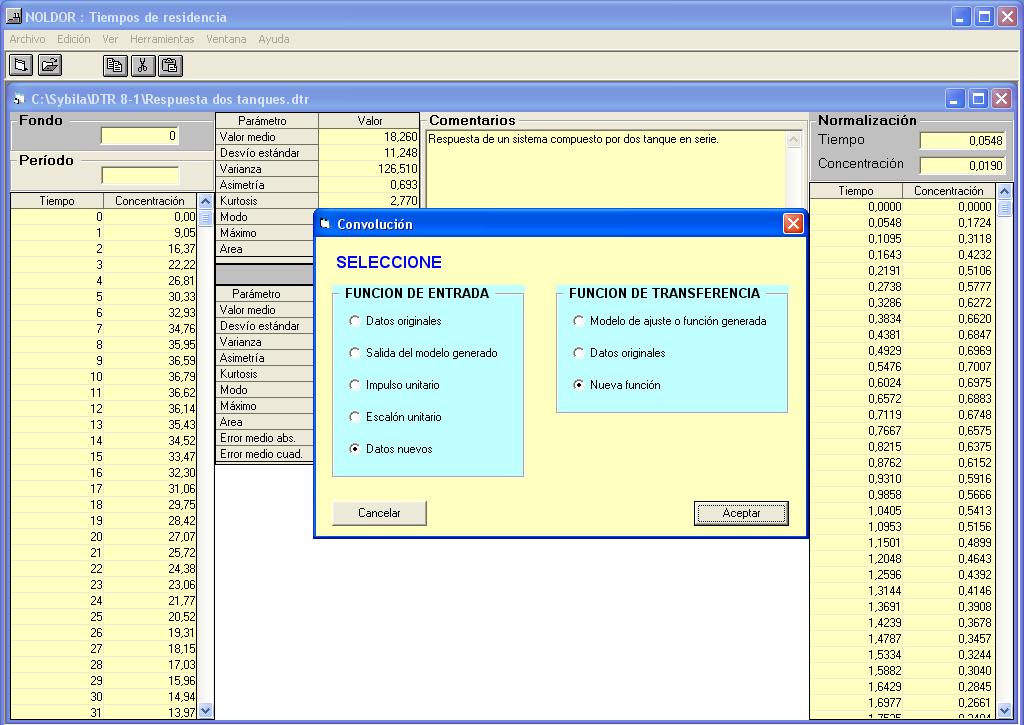

Pantalla convolución

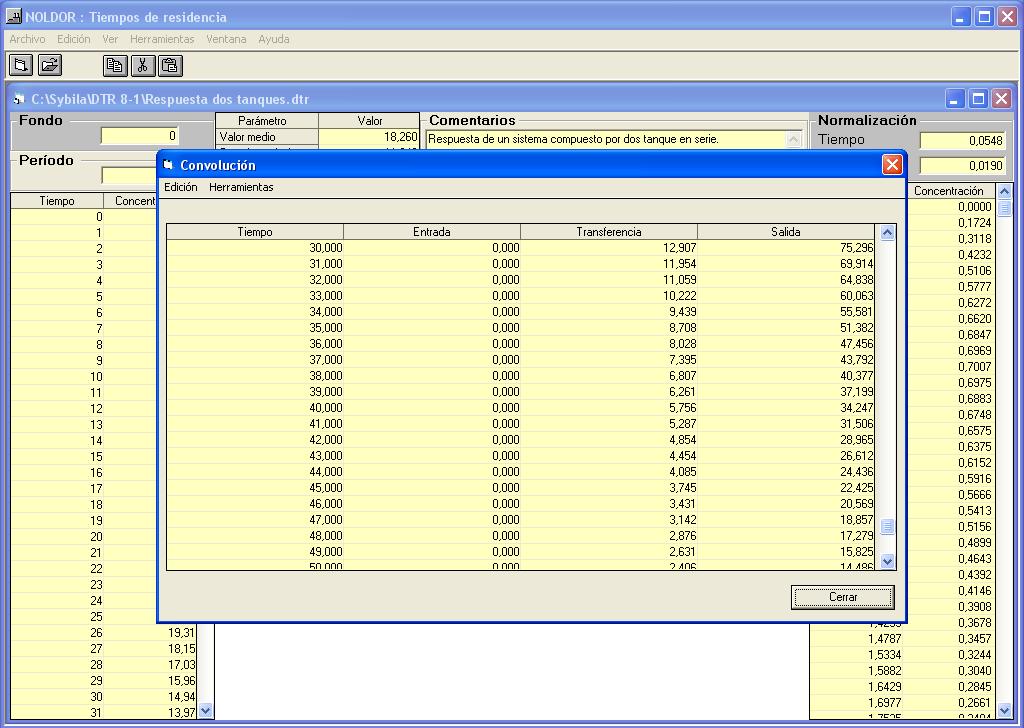

Resultados convolución

Anduril 2.2

El programa NOLDOR Anduril 2.2 está indicado para ajustar datos experimentales provenientes de estudios con trazadores llevados a cabo en pozos de petróleo pertenecientes a arreglos de recuperación secundaria. Se presenta sólo en idioma inglés. Una versión previa de este programa comprada por el Organismo Internacional de Energía Atómica para ser entregado a un grupo de trabajo del Instituto de Investigaciones Nucleares de Vietnam. La versión actual fue también adquirida por dicho Organismo para ser distribuida entre diez países de tres continentes que integran un Programa Coordinado de Investigación.

Una vez cargados los datos originales (temporales o volumétricos) en una grilla pueden determinarse sus parámetros estadísticos, corregir por decaimiento, restar fondo y efectuar un filtrado a través de la aplicación de la transformada de Fourier. También puede obtenerse un gráfico de los datos. En caso necesario puede extrapolarse la cola de la distribución por medio de diversas funciones. En cualquier caso puede trabajarse con los datos originales o bien los corregidos o extrapolados.

Para el ajuste se emplean modelos de difusión para geometrías radial o lineal (canalización), descomponíendose los datos experimentales de manera de obtener la mejor aproximación por medio de una sumatoria de funciones simples. El ajuste puede efectuarse en forma manual o automática. En todos los casos se muestran parámetros de error.

Pueden presentarse gráficos de la respuesta instantánea y acumulativa y de las funciones de ajuste en cualquier combinación. También puede generarse una tabla de resultados para cada una de las funciones simples empleadas en la aproximación.

A continuación se presentan una serie de miniaturas que exponen distintas pantallas de este programa. Pueden ampliarse mediante un click con el mouse sobre ellas. Se recomienda llevarlas a tamaño máximo mediante el ícono de expansión que aparecerá al ampliar las imágenes.

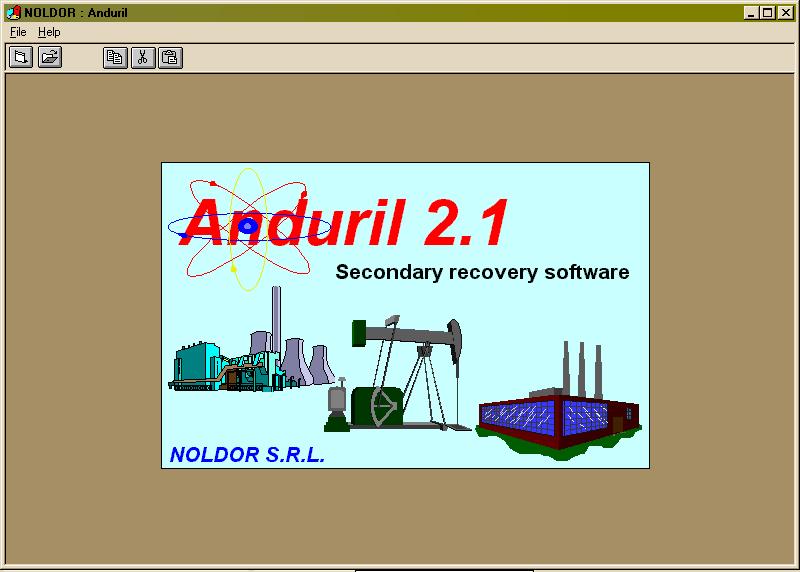

Presentación

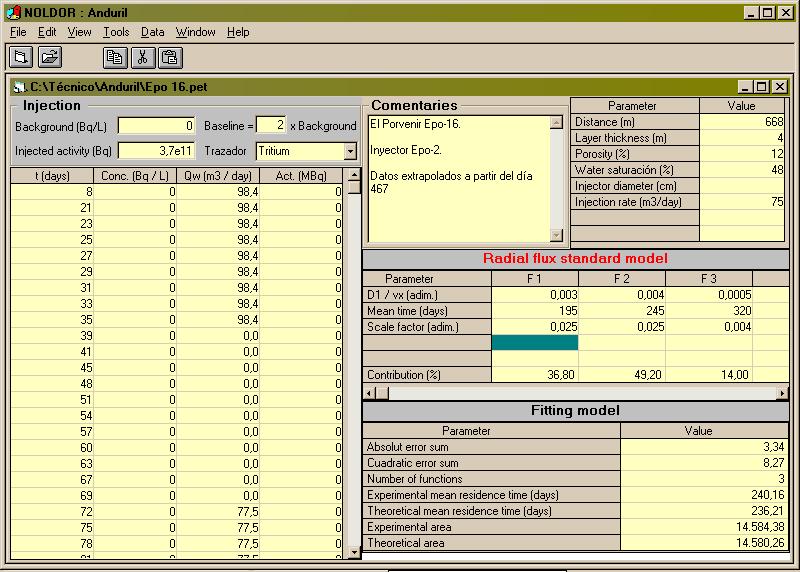

Pantalla principal

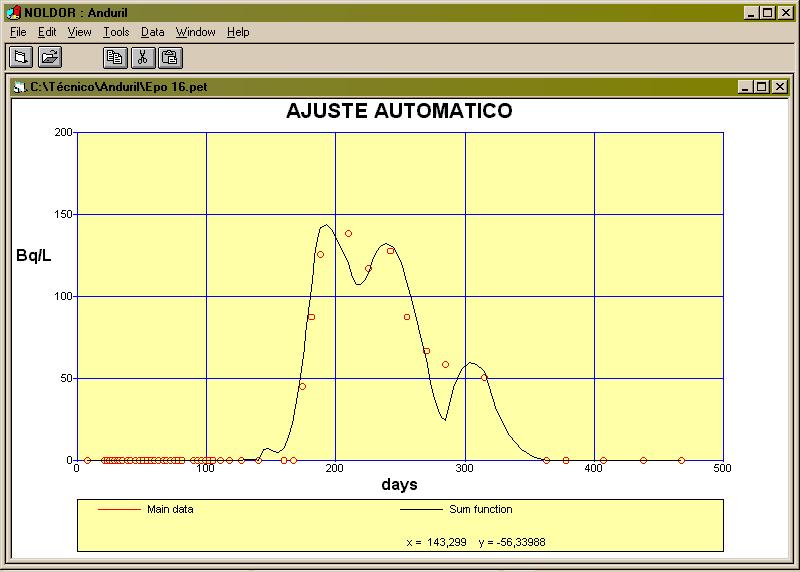

Ajuste automático

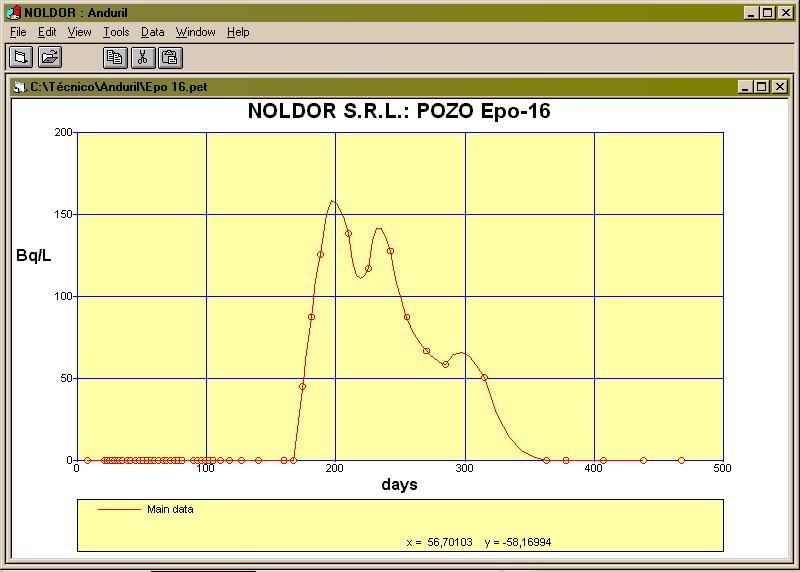

Graficado respuesta

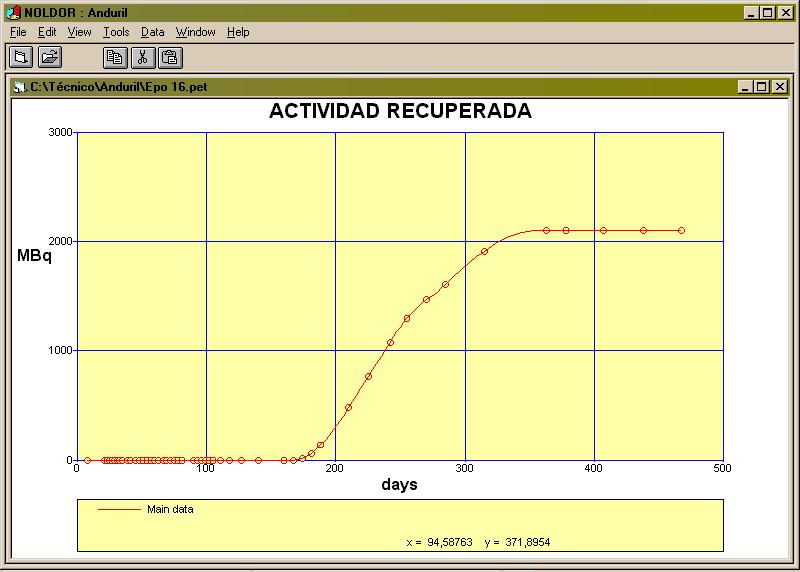

Graficado respuesta acumulada

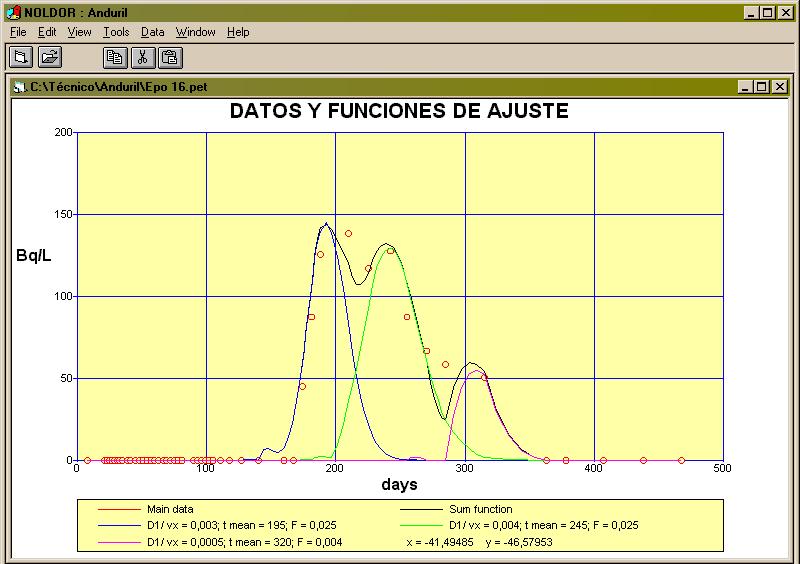

Graficado funciones de ajuste

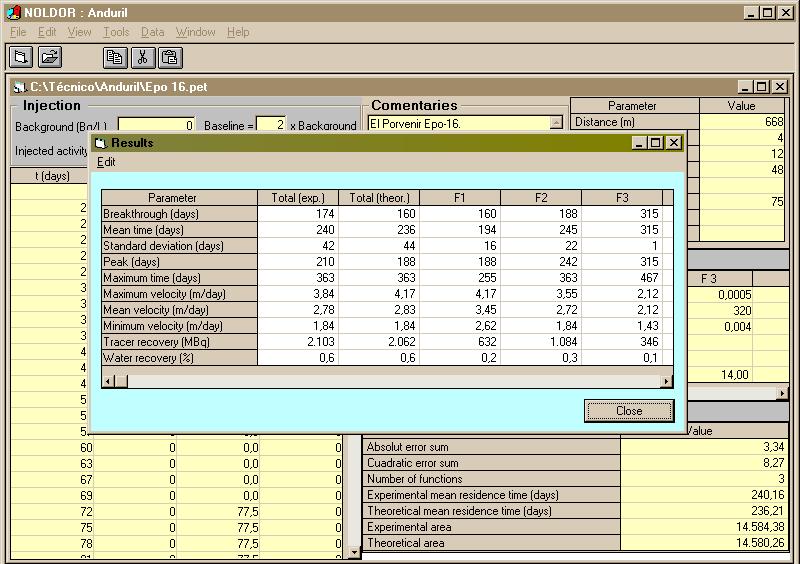

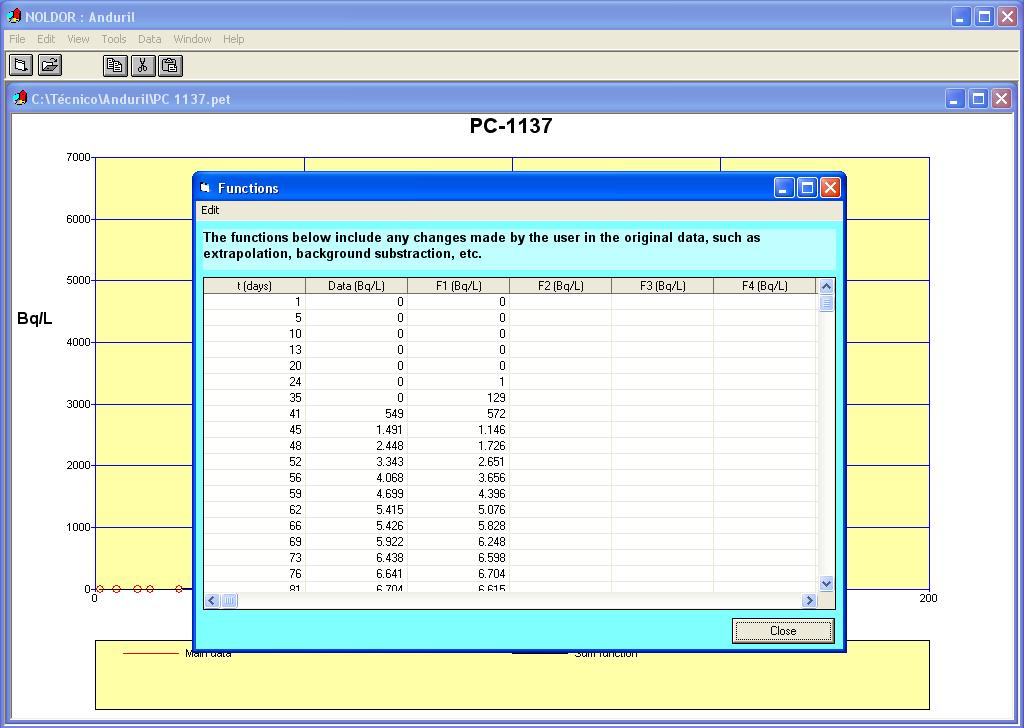

Resultados de cálculos

Respuesta ajuste
